Flanged Gate Valv
Tiyo pòtay ki gen bride pou izolasyon tiyo kote yo mande yon koneksyon bride boulon, evalyasyon presyon defini, ak konfigirasyon materyèl espesifik aplikasyon -.
Se tiyo a chwazi dapre gwosè tiyo, evalyasyon presyon, estanda bride, mwayen, tanperati, aranjman sele, ak metòd opere. Pou ranplasman ak pwojè akizisyon, paramèt sa yo ta dwe tcheke ansanm pou konfime dimansyon ak konpatibilite sèvis.
-
![Flanged End Waterworks Gate Valv]()

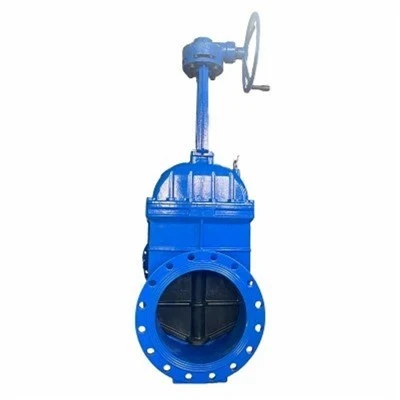

Flanged End Waterworks Gate ValvValv baryè dlo a se yon tiyo izolasyon tiyo ki gen gwo fonksyon -ki fèt pou rezo rezèv dlo minisipal yo, plant tretman dlo potab, estasyon ponpe, prensipal transmisyon, ak sistèm dlo endistriyèl yo. -
![Tiyo konplè bride pòtay]()
Tiyo konplè bride pòtaySan obstak konplè-Flowe twou: Dyamèt entèn valv la aliyen entèdi ak Orè tiyo akoupman an. Konsepsyon sa a minimize gout presyon atravè liy lan epi li pèmèt pasaj lis pou zouti enspeksyon an liy -
![Flanged ki pa -K ap monte tij anba tè valv pòtay]()
Flanged ki pa -K ap monte tij anba tè valv pòtayTij ki pa-ap monte soutèren an ki pa gen bride bay izolasyon koule serye pou tiyo antere, chanm valv anba tè, ak enstalasyon ki gen limit espas vètikal strik. -
![Klas 600 Raised Face Flanged Gate Valv]()
Klas 600 Raised Face Flanged Gate ValvGwo -valv baryè bride presyon ki fèt pou izolasyon tiyo ak sèvis pwosesis endistriyèl. Klas 600 evalyasyon presyon ak Raised Face (RF) konfigirasyon bride sipòte aplikasyon kritik kote klas presyon, -
![Ductile Iron Flange Rezilyan Wedge Gate Valv]()
Ductile Iron Flange Rezilyan Wedge Gate ValvKi fèt an akò sevè ak estanda entènasyonal yo, tiyo nou an fè ductile bride fleksib bon rapò sere bay yon ti wonn bi-direksyon - fèmen sere, koupl opere ki ba, ak lavi sèvis pwolonje nan rezo likid -
![ASME B16.34 Flanged End Gate Valv]()
ASME B16.34 Flanged End Gate ValvASME B16.34 tiyo pòtay nan fen bride se yon gwo -valv izolasyon endistriyèl ki fèt pou sistèm tiyo bride ki mande pou fèmen fyab-aderans strik ak presyon-evalyasyon tanperati.
Karakteristik teknik kle
Koneksyon fen bride:
Bati nan estanda bride entènasyonal yo (ASME, EN, DIN, JIS) pou enstalasyon tiyo boulon.
Izolasyon tiyo:
Ki fèt pou sèvis fèmen nèt-pou pwoteje ekipman en.
Opsyon tij k ap monte ak ki pa{0}}:
OS&Y (deyò vis ak jouk) tij k ap monte bay endikasyon vizyèl pozisyon; tij ki pa-k ap monte adapte pou enstalasyon vètikal kontra enfòmèl ant.
Aplikasyon-Materyèl Espesifik:
Kò personnalisable, bon rapò sere, tij, ak chèz materyèl matche ak medya espesifik, presyon, ak demann tanperati.
Operasyon manyèl ak aktif:
Opsyon kondwi fleksib, ki gen ladan handwheel, bwat bizote, elektrik, oswa pneumatik.
Antretyen-Koneksyon Zanmitay:
Konsepsyon bride boulonné senplifye deboulonaj tiyo, antretyen liy, ak ranplasman eleman.
Espesifikasyon teknik
|
Paramèt |
Seleksyon / Opsyon Konfigirasyon |
Estanda ki aplikab yo |
|
Kalite pwodwi |
Flanged Gate Valv |
API 600, API 6D, EN 1984, DIN 3352 |
|
Fonksyon |
Izolasyon tiyo ak sèvis fèmen- |
-- |
|
Gwosè Nominal |
DN15 - DN1200 / NPS 1/2" - 48" |
ISO 6708, ASME B16.10 |
|
Evalyasyon presyon |
PN10, PN16, PN25, PN40, PN64 / Klas 150, 300, 600, 900 |
ASME B16.34, EN 1333 |
|
Flange Creole |
ASME B16.5, ASME B16.47, EN 1092-1, DIN 2501, JIS B2220 |
ASME B16.5, EN 1092-1 |
|
Estanda fas-a- |
ASME B16.10, EN 558 Seri 14/15, DIN 3202 |
ASME B16.10, EN 558 |
|
Materyèl Kò |
Iron, Ductile Iron, WCB, CF8, CF8M, Duplex, Alloy Steel |
ASTM A216 WCB, ASTM A351 CF8/CF8M |
|
Pòtay / Wedge Materyèl |
Ductile Iron + EPDM/NBR, WCB + Stellite, CF8/CF8M |
-- |
|
Konsepsyon tij |
OS&Y Rising Stem, Non-Rising Stem (NRS) |
-- |
|
Syèj & Fermeture |
Syèj fleksib (EPDM/NBR), Syèj metal (13Cr, Stellite, SS316) |
-- |
|
Operasyon |
Handwheel, Bevel Gearbox, Actuator elektrik, Actuator Pneumatic |
ISO 5210 (bride aktè) |
|
Enspeksyon & Tès |
Tès Shell, Tès Leak Syèj Presyon wo / ba |
API 598, EN 12266-1, ISO 5208 |
Kò valv:Fwontyè presyon entegrite segondè -ki rete nan pasaj likid la. Precision-twou boulon bride ak pwofil figi yo garanti koule-koupsyon jwenti gratis.
Gate / Wedge:Deplase pèpandikilè ak aks koule a. Disponib nan konfigirasyon bon rapò sere fleksib, kwen solid, oswa konfigirasyon rezilyan -kouvwi ki baze sou kondisyon sele.
Tij ak jouk:Precision -tij fil transfere koupl antre nan fòs lineyè. Fini sifas tè pwoteje anbalaj tij kont mete.
Koneksyon Bonnet:Konsepsyon bonnet boulonné pèmèt aksè fasil nan eleman taye entèn pou antretyen an liy.
Sistèm sele tij:Aranjman anbalaj glann reglabl (Graphite / PTFE) anpeche flit tij anba chaj dinamik tèmik ak presyon.
Pwovizyon dlo ak distribisyon:
Rezo distribisyon prensipal, konsomasyon dlo anvan tout koreksyon, ak izolasyon sèvis piblik (BS 5163 / EN 1092-2).
Tretman dlo ize:
Liy pwosesis dlo egou, manyen labou, ak sistèm tretman efluan.
Tiyo Pwosesis Endistriyèl:
Itilite chimik, bouk dlo refwadisman, ak izolasyon jeneral pwosesis plant yo.
Sistèm lwil oliv ak gaz:
Izolasyon amont, mitan kouran, ak rafineri ki egzije API 600 / API 6D dife-konfigirasyon ki an sekirite.
Desalinasyon ak Marin:
Konsomasyon dlo lanmè, sistèm osmoz inverse, ak tiyo maren ballast lè l sèvi avèk entèn Duplex SS oswa Bwonz.
Faktori & Prèv Asirans Kalite
Trasabilite materyèl:
Spectrometer analiz chimik ak tès pwopriyete mekanik pou materyèl kò ak tij, sètifye nan EN 10204 3.1.
01
Machin presizyon CNC:
Tolerans dimansyon strik sou modèl boulon bride yo, siyon jwenti bag yo, ak longè fas-a-valv yo.
02
Nan-Kontwòl Elastomè Kay:
Kontwòl bòdi ak vulkanizasyon dedye pou pòtay-ki chita pou garanti rezistans sele alontèm-.
03
100% Faktori Tès Idwostatik:
Chak valv sibi tès koki ak chèz entèdi selon estanda API 598 oswa EN 12266-1 anvan yo lage.
04
Sètifye Jesyon Kalite:
Operasyon odit ak sètifye dapre ISO 9001, CE/PED, ak estanda entènasyonal ki enpòtan yo.
05
Personnalisation & Opsyon Jeni
Personalize figi-a-dimansyon fas a fas pou anfòm enstalasyon eritaj ki pa-estanda
1
>>
Amelyorasyon materyèl pou medya korozivite grav (Hastelloy, Monel, Duplex)
2
>>
Anbalaj grafit ki wo -tanperati ak espiral-bouche bonnet blese
3
>>
ISO 5210 brides anlè pou modènizasyon fasil nan actuators elektrik oswa pneumatik
4
>>
Kouch sifas espesyalize: FBE (Fusion Bonded Epoxy), an poliyiretàn, oswa sistèm epoksidik lanmè.
5
>>
Modèl 2D / 3D CAD (STEP/DWG) ki disponib sou demann pou entegrasyon pwojè EPC
6
Pre-Lis Achtè Achtè
Gwosè liy ak evalyasyon:
Èske gwosè tiyo a ak sistèm maksimòm presyon opere kòrèkteman matche?
Flange konpatibilite:
Èske estanda bride (ASME vs. EN), evalyasyon presyon, ak fas (RF/FF/RTJ) matche ak bride tiyo kwazman yo?
Longè fas-a-:
Èske longè valv la konfòme ak dimansyon estanda ASME B16.10 oswa EN 558?
Likid ak Tanperati:
Èske materyèl kò, chèz, ak anbalaj konpatib ak konpozisyon chimik ak tanperati sistèm lan?
Espas anlè fonksyònman:
Èske gen ase espas vètikal pou yon valv Rising Stem (OS&Y), oswa èske yon tij ki pa -Rising obligatwa?
Kondisyon pou aksyon:
Èske operasyon manyèl volan an sifizan, oswa èske yon operatè/aktuateur angrenaj obligatwa pou koupl opere?
Dokimantasyon:
Èske yo te espesifye MTR (Rapò Tès Materyèl), sètifika tès presyon, ak egzijans enspeksyon twazyèm pati yo?
FAQ
Nou se byen -koni kòm youn nan dirijan manifaktirè yo ak founisè tiyo bride nan Lachin. Tanpri santi yo lib yo achte kalite siperyè bride valv pòtay nan pri konpetitif nan faktori nou an. Pou plis enfòmasyon, kontakte nou kounye a.
