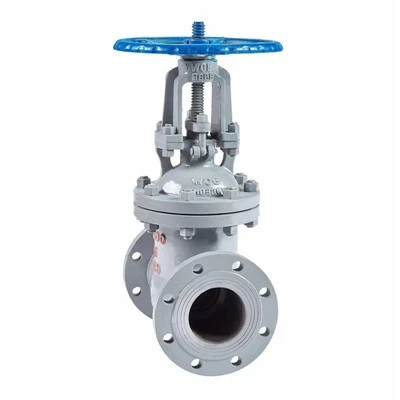

Gwo-Pfòmans gwo presyon vapè pòtay valv
Ki fèt pou zewo-izolasyon flit nan sistèm vapè gwo-tanperati, gwo-presyon atravè izin elektrik, rafinri, ak enstalasyon pwosesis chimik. Enjenyè nan konfòmite strik ak ASME B16.34 ak API 600, tiyo vapè nou yo prezante bonnet sele presyon ak chèz stellite ki fè fas pou elimine tèmik obligatwa, flit kò-bonnet, ak ewozyon vapè anba presyon ekstrèm-tanperati sikilasyon.
Espesifikasyon teknik
|
Paramèt |
Spesifikasyon & Estanda ki aplikab |
|
Kalite pwodwi |
Gwo presyon vapè pòtay valv (sèvis grav) |
|
Estanda konsepsyon |
API 600, ASME B16.34, BS 1414, ISO 10434 |
|
Evalyasyon presyon |
ASME klas 600, 900, 1500, 2500, 4500 / PN 100 - PN760 |
|
Gwosè Nominal |
2" pou 36" (DN50 - DN900) |
|
Konstriksyon valv |
Pòtay Wedge fleksib, tij k ap monte, vis deyò ak jouk (OS&Y) |
|
Kò & Bonnet Materyèl |
Kabòn Steel:ASTM A216 WCB / WCC Asye alyaj:ASTM A217 WC6, WC9, C12A (F91 pou vapè ultra-sipèkritik) Nerjaveèi:ASTM A351 CF8M / C12 |
|
Taye & Syèj |
API Trim #5 (Full Stellite #6 hardfacing) / Taye #8 / Custom |
|
Konfigirasyon Bonnet |
Bonnet sele presyon (rekòmande pou klas 900+), Bonnet boulon |
|
Tij & anbalaj |
Mouri -fòme anbalaj fleksib grafit ak sous-chajman vivan (anti-bag ekstrizyon enkli) |
|
Fini Koneksyon |
Bou-soude (BW pou ASME B16.25), bride (RTJ / RF pou ASME B16.5) |
|
Opsyon Operasyon |
Handwheel, Bevel Gearbox, Elektrik Actuator (AUMA, Rotork), Pneumatic Actuator |
|
Emisyon Fujitif |
Konfòme ak ISO 15848-1 Klas AH ak API 624 |
|
Presyon & Tès Leakage |
API 598, ISO 5208, ASME B16.34 |
|
Kalite & Sètifikasyon |
ISO 9001, CE-PED 2014/68/EU, API 600 Monogram, SIL 3, EN 10204 3.1 / 3.2 |
Karakteristik kle & Jeni kritik rezoud
Prevansyon tèmik obligatwa:Precision -mekanis bon rapò sere fleksib ak machin absòbe ekspansyon tèmik pandan demaraj vapè rapid ak refwadisman, anpeche bloke pòtay.
Presyon sele kò-Joint Bonnet:Oto--pire sere pwesyon so joint conception asire ke lè pwesyon vapè entèn ogmante, so bonnet a vin pi sere, elimine jwenti fuites komen nan bouchon Bonnet.
Ewozyon-Superpozisyon Stellite ki reziste:Syèj valv ak sifas chèz kwen yo kouvri ak Cobalt-alyaj baz (Stellite No. 6) pou kenbe tèt ak gwo-fil vapè-desen ak ewozyon patikil.
Ba-Emisyon Tij Fermeture:Pre-konprese fleksib grafit anbalaj bag ak anti-extrusion trese grafit fen bag- asire zewo flit vapè ak lavi sèvis pwolonje.
Tout-Bore Flow Pasaj:Minimize gout presyon ak ajitasyon koule atravè kò valv la lè konplètman louvri.
Valv Seleksyon & Matris Materyèl
|
Tanperati Fonksyònman |
Materyèl Kò Rekòmande |
Rekòmandasyon Evalyasyon Presyon |
Kalite Bonnet Rekòmande |
|
Jiska 425 degre (797 degre F) |
ASTM A216 WCB (Kabòn Steel) |
ASME klas 600 - 900 |
Bonnet boulonné oswa sele presyon |
|
425 degre a 540 degre (1004 degre F) |
ASTM A217 WC6 / WC9 (Alyaj Cr-Mo) |
ASME klas 900 - 1500 |
Presyon sele Bonnet |
|
Jiska 600 degre + (1112 degre F +) |
ASTM A217 C12A / F91 (Rezistan fluaj) |
ASME klas 1500 - 4500 |
Presyon sele Bonnet |
Aplikasyon sib
Jenerasyon pouvwa:Prensipal izolasyon vapè, izolasyon frèt / cho rechofe, liy manje chofaj, izolasyon kontoune turbine, ak tiyo header vapè.
Chodyè ak rezo sèvis piblik:Gwo-priz tanbou vapè presyon, izolasyon sipèchofaj/rechofaj, ak tèt vapè oksilyè.
Petrochimik ak rafine:Pwosesis bouk chofaj vapè, rezèv vapè hydrocracker, ak liy sèvis piblik ki wo -tanperati.
Asirans Kalite & Kontwòl Enspeksyon
Trasabilite materyèl:EN 10204 3.1 / 3.2 Sètifika Tès Materyèl (MTC) yo bay pou tout eleman ki kenbe presyon-.
Tès ki pa-destriktif (NDT):Tès radyografik (RT) oswa Tès ultrasons (UT) sou depoze presyon, plis mayetik patikil (MT) oswa likid penetran (PT) enspeksyon sou sifas chèz soude kouvri.
Tès presyon:Tès koki idrostatik (1.5x presyon konsepsyon) ak segondè -tès chèz fèmen presyon (1.1x presyon konsepsyon) pou chak API 598.
Tès Fonksyonèl:Tcheke operasyon konjesyon serebral konplè ak actuators motè anba chaj presyon simulation.
Lis Verifikasyon RFQ pou Manadjè Pwojè Acha ak EPC
Gwosè Valv & Klas Presyon:(egzanp, 12" Klas 1500 / DN300 PN250)
Kondisyon operasyon ak konsepsyon:Presyon Fonksyònman Nòmal ak Maksimòm (ba/psi) & Tanperati (degre / degre F)
Tiyo & Fin Koneksyon:Bride (RTJ/RF) oswa Bout-soude (precize orè tiyo oswa epesè mi)
Kò ak materyèl taye:(egzanp, Body A217 WC9, Trim API #5 Stellite)
Operasyon & Otomatik:Handwheel, Gearbox, or Electric Actuator (preferans mak/vòltaj)
Konsepsyon ak Estanda Tès ki aplikab yo:(egzanp, API 600, API 598, ASME B16.34)
Dokimantasyon obligatwa ak NDT:(egzanp, rapò PMI, RT, UT, ISO 15848-1)
Kesyon yo mande souvan
K: Poukisa yon bonèt sele presyon pi pito pase yon bonèt boulon pou gwo-vapè presyon?
A: Yon Bonnet Bouche Presyon itilize presyon sistèm entèn la pou kreye yon sele pi sere kont gasket kò a. Kòm presyon vapè ogmante, fòs la sele ogmante pwopòsyonèlman.
K: Ki jan tiyo vapè presyon wo -ou yo anpeche tèmik obligatwa?
A: Liaison tèmik rive lè yon valv fèmen pandan cho ak refwadi, sa ki lakòz kò valv la kontra alantou kwen an epi bloke li an plas.
K: Ki materyèl kò yo rekòmande pou tanperati vapè superkritik ki pi wo a 550 degre?
A: Pou anviwònman vapè sipèkritik ak ultra-sipèkritik kote tanperati depase 550 degre (1022 degre F), asye kabòn estanda oswa asye debaz ki ba -alyaj yo soufri nan degradasyon fluaj tèmik.
K: Èske koneksyon bout-soude yo ka Customized pou matche ak orè espesifik tiyo nou an?
A: Wi. Bout-soude yo fabrike an akò ak ASME B16.25. Pandan sitasyon pi ba ak faz klarifikasyon teknik, nou mande orè egzak kanalizasyon ou oswa dimansyon dyamèt enteryè pou tranzisyon yo nan fen valv yo ka koutim -masinen pou soude jaden san pwoblèm.
K: Ki rapò ki pa-tès destriktif (NDT) ak bon jan kalite dokiman ki enkli nan chajman valv la?
A: Kòm estanda pou tiyo sèvis grav, chak chajman gen ladan EN 10204 3.1 Sètifika Tès Materyèl (MTC), Sètifika Tès Presyon API 598, ak Rapò Enspeksyon Dimansyon.
